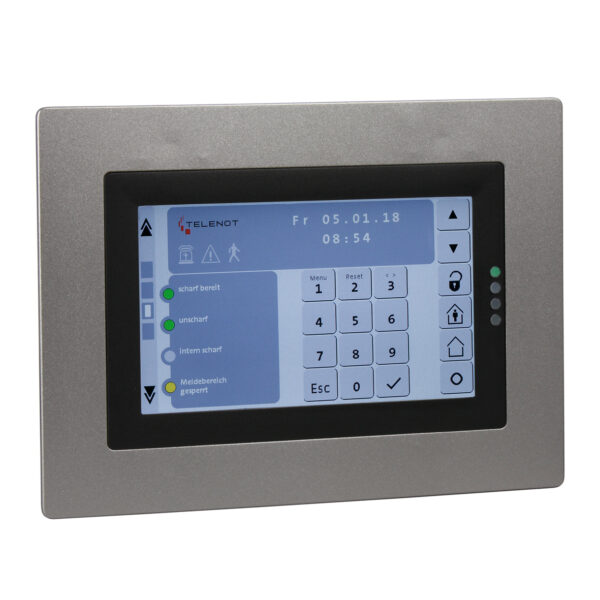

Touch-Bedienteil -Geh.schwarz- BT 801 uP -Rahmen silber-

VdS-Klasse C (G 113069)
EN 50131-3: Grad 3

Das BT 801 uP ist ein Bedienteil zum
Anschluss an die EMZ complex/hiplex. Es
ist für Unterputz-Wandmontage
vorgesehen und wird über den com2BUS
mit der Einbruchmelderzentrale
verbunden.

Das BT 801 uP besitzt ein beleuchtetes
7“-TFT-Farbdisplay mit Touch-
Bedienung, sowie 4 verschiedenfarbige
LEDs zur Anzeige der Betriebszustände.
Der eingebaute Lautsprecher dient zur
akustischen Rückmeldung von
Bedienvorgängen und Alarmen.
Das Grafik-User-Interface (GUI) des BT
801 uP beinhaltet die komplette
Bedienung der Einbruchmelderzentrale
und Darstellung von bis zu 32
Meldebereichen.
Eine separate Anschlussplatine im
Gehäuseunterteil ermöglicht eine
schnelle und einfache Installation.
Für den Einbau stehen zwei Gehäuse zur
Verfügung:
Unterputzgehäuse für Einputzmontage
UG 801 EP und Unterputzgehäuse für
Hohlwandmontage UG 801 HW.

Mit einem optionalen Design-Rahmen
lässt sich das BT 801 uP an die
Anforderungen der jeweiligen
Raumgestaltung (Innenarchitektur)
anpassen.

– Meldungen und Standorte in
Klartextdarstellung (aus EMZ)
– Funktionen wie z. B. Scharf-
/Unscharfschaltung, Alarmrücksetzung,
Eingabe von Steuerbefehlen zur Sperrung
von Meldebereichen direkt über Touch-
Tasten
– Auslösen von bis zu 16 Smart-Home-
Schaltfunktionen
– 4 LEDs zur Sammelanzeige der
Betriebszustände
– 7“-TFT-Farbdisplay mit einer
Auflösung von 800×480 Pixeln und LED-
Beleuchtung
– Farbschema des Farbdisplays
umschaltbar (grün, schwarz, rot, blau,
grau, weiß)
– Kapazitives Touch-Display
– Orientierung der Darstellung (Hoch-
/Querformat) umschaltbar
– Menüsprache umschaltbar
– Eingebauter Summer zur akustischen
Rückmeldung von Bedienvorgängen und
Alarmierung
– Optionaler Design-Rahmen
– Komplette Parametrierung in der EMZ
– Einfache Installation durch
Anschlussplatine im Gehäuseunterteil
mit 4 Federkraftklemmen zum Anschluss
an den com2BUS
– Abgesetzte Montage über com2BUS bis
zu 1000 m entfernt
– Sabotageüberwachung durch Öffnungs-
und Abhebekontakt
– USB-Anschluss für Firmware-Updates
– Umweltklasse gemäß VdS 2110 Klasse II
– Betriebstemperatur -10 °C bis +55 °C
– Schutzart IP30
– Abmessungen (BxHxT) 234x173x35 mm
– Stromaufnahme in Ruhe ca. 20 mA (bei
13,65 V) und 5 mA je LED
– Stromaufnahme in Betrieb (max.
Helligkeit) ca. 270 mA (bei 13,65 V)
– Versorgungsspannung 12 V DC über
com2BUS

Farbe Gehäuseober-/unterteil Schwarz /
RAL 9007 Graualuminium
Farbe Design-Rahmen RAL 9007
Graualuminium

Hersteller/Anbieter:

TELENOT ELECTRONIC GMBH
www.telenot.de
info@telenot.de
Wiesentalstr. 60
D-73434 Aalen-Hammerstadt
