Einbruchmelderzentrale hiplex 8400H GR100 / BT 800

VdS-Klasse C (G 117001)
Einbruchmelderzentrale
VdS-Klasse C (G 117002)
Schalteinrichtung
EN 50131-3: Grad 3

Die hiplex 8400H ist eine
Einbruchmelderzentrale entsprechend den
Bestimmungen, Vorschriften und
Richtlinien DIN EN 50131 Grad 3, der
VdS-Klasse C, VDE 0833 und der ÜEA-
Richtlinien der Polizei. Die
Einbruchmelderzentrale ist für den
Einsatz im gewerblichen, industriellen
und privaten Bereich geeignet.

Mit dem optionalen Funk-Gateway FGW230
bzw. FGW310 lassen sich Komponenten per
Funk in die Einbruchmelderzentrale
integrieren.

Für die verschiedenen Ausbaustufen
stehen unterschiedliche Gehäusetypen
zur Verfügung.
Die Leser-Schnittstelle zur Anschaltung
von comlock-/cryplock-Lesern kann neben
der Funktion als Schalteinrichtung auch
zur Zutrittskontrolle verwendet werden.
Das Netzteil 12 V / 34 Ah ist auf der
Zentralenplatine integriert.

Mit der Alarmanlagen-App BuildSec 4.0
ist die Bedienung und Darstellung von
Betriebszuständen in der
Einbruchmelderzentrale über Smartphone
und Tablet möglich. Unterstützte
Betriebssysteme sind iOS und Android.

Über die Parametriersoftware hipas-User
können Kunden, Betreiber und
Wachdienste Funktionen wie z. B.
Personengruppen oder
Personenberechtigungen anzeigen und
bearbeiten oder den Ereignisspeicher
auslesen.

Merkmale
– Busorientiertes System, basierend auf
dem TELENOT-Systembus com2BUS
– Bis zu 15 unabhängige
Sicherungsbereiche und 1 Zentralen-
Schutzbereich realisierbar
– Bis zu 512 Meldebereiche
parametrierbar
– Bis zu 1000 Codes parametrierbar
– 5 Zeitmodelle mit jeweils 8
Zeitbereichen parametrierbar
– Erstmelderkennung
– Gehtest-Funktion
– Einmannrevision
– Betrieb mit Austritts-/Zutrittsweg
(z. B. externe Scharfschaltung über
Bedienteil) möglich
– Ereignisspeicher
– VdS (4000 Ereignisse)
– VdS scharf / unscharf (1000
Ereignisse)
– Alarme (1000 Ereignisse)
– Global (10.000 Ereignisse)
– Erweiterbar mit bis zu 2 Funk-
Gateways FGW 230 für DSS2/DSS3-
Komponenten
– Erweiterbar mit bis zu 4 Funk-
Gateways FGW 310 für DSS3-Komponenten
– Erweiterbar mit bis zu 8 ISO-
Expandern je com2BUS
– Erweiterbar mit bis zu 8
Erweiterungsplatinen hislave 8000
– Erweiterbar mit bis zu 48
Tagalarmmodulen TM2 C2B
– Erweiterbar mit bis zu 48 Türmodulen
comlock 410
– Erweiterbar mit bis zu 190 Türmodulen
MT810
– Erweiterbar mit bis zu 48 Transceiver
hilock 203
– Erweiterbar mit bis zu 190 Ein-
Ausgangsmodulen MI/MIO
– Erweiterbar mit bis zu 48
Meldergruppenmodulen 5-MGM C2B
– Parallele und serielle Schnittstelle
(für detaillierte Meldungsübertragung)
zur Übertragungseinrichtung
– Ethernet-Schnittstelle zum Anschluss
an einen Router für den Fernservice
über hipas und die Bedienung über die
Alarmanlagen-App BuildSec 4.0
– App-fähig (Alarmanlagen-App BuildSec
4.0)
– hiXServer-fähig
– Schnittstelle für Drucker oder zur
Vernetzung mit Gebäudemanagementsystem
/ EIB/KNX
– Integriertes Netzteil 12 V / 34 Ah
– Firmware-Update über hipas-
Parametriersoftware möglich

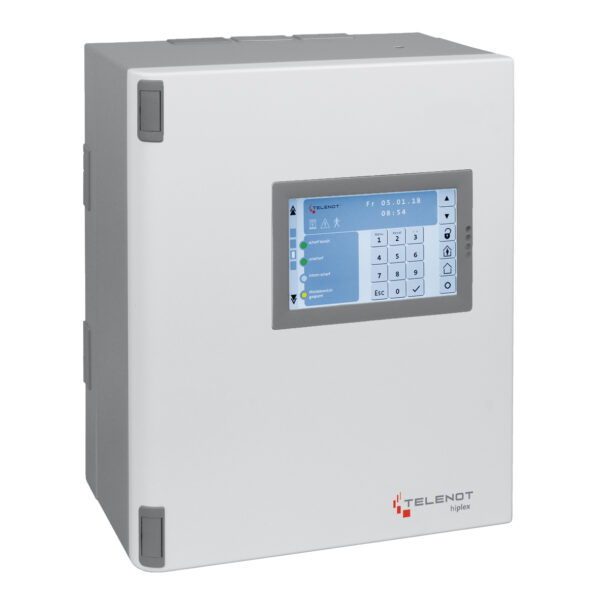

Einbruchmelderzentrale hiplex 8400H im
Gehäusetyp GR100 mit Touch-Bedienteil
BT 800.

Zur Sabotageerkennung bei Entfernen der
Montagefläche ist ein Abreißmelder als
Zubehör erhältlich.

Einbruchmelderzentrale
– Anschlusstechnik Federkraftklemmen
– Bis zu 15 unabhängige
Sicherungsbereiche und 1 Zentralen-
Schutzbereich realisierbar
– 3 com2BUS-Stränge (2 physikalisch
getrennt) für Bedienteile, Türmodule,
Meldergruppenmodule und andere
Peripheriegeräte
– 2 getrennte Schnittstellen zum
Anschluss von comlock-/cryplock-Lesern
– 2 getrennte BUS-1-Stränge (für je 63
BUS-1-Adressen)
– 16 konventionelle Meldergruppen
– 3 Relaisausgänge
– 15 Transistorausgänge +12-V-schaltend
– 6 Transistorausgänge GND-schaltend

Gehäuse GR100
– Integriertes Touch-Bedienteil BT 800
– 1 Montageplatz für
Übertragungseinrichtung
– 4 universelle Montageplätze für
Erweiterungsplatinen
– 2 Stellplätze für Akku 12 V / 12 Ah
– Umweltklasse gemäß VdS 2110 Klasse II
– Betriebstemperatur -10 °C bis +55 °C
– Schutzart IP40
– Material Gehäuse Stahlblech
pulverbeschichtet
– Abmessungen (BxHxT) 330x390x171 mm
– Farbe Gehäusetür RAL 9016 Verkehrsweiß
– Farbe Gehäuseunterteil RAL 9006
Weißaluminium

– Stromaufnahme ca. 115 mA
– Stromaufnahme BT 800 in Betrieb ca.
270 mA
– Versorgungsspannung 230 V AC

Hersteller/Anbieter:

TELENOT ELECTRONIC GMBH
www.telenot.de
info@telenot.de
Wiesentalstr. 60
D-73434 Aalen-Hammerstadt
