Einbruchmelderzentrale complex 400H-FK GR100 / BT 800

VdS-Klasse C (G 109100)
Schalteinrichtung

Die complex 400H ist eine Einbruch- und
Überfallmelderzentrale entsprechend den
Bestimmungen, Vorschriften und
Richtlinien DIN EN 50131 der VdS-Klasse
C, VDE 0833 und der ÜEA-Richtlinie der
Polizei. Die Zentrale ist für den
Einsatz im gewerblichen, industriellen
und privaten Bereich geeignet.

Die Zentrale kann durch verschiedene
Erweiterungsplatinen den jeweiligen
Anforderungen angepasst werden.
Für die verschiedenen Ausbaustufen
stehen unterschiedliche Gehäusetypen
zur Verfügung.
Mit dem optionalen Funk-Gateway FGW 210
(eingebaut in die
Einbruchmelderzentrale complex 400H
(Gehäusetyp GR80, GR100) oder extern
angeschlossen am com2BUS) lassen sich
Komponenten per Funk in die
Einbruchmelderzentrale integrieren.
Die Zentrale verbindet somit alle
Vorteile eines verdrahteten Systems mit
denen eines Funk-Alarmsystems.
Die Leser-Schnittstelle zur Anschaltung
von comlock-/cryplock-Lesern kann neben
der Funktion als Schalteinrichtung auch
zur Zutrittskontrolle verwendet werden.
Die Einbruchmelderzentrale ist in einem
stabilen, plombierbaren
Stahlblechgehäuse mit Kabeleinführungen
eingebaut.
Das Netzteil 12 V / 26 Ah ist auf der
Zentralenplatine integriert. Zum Einbau
einer TELENOT-Übertragungseinrichtung
ist ein Montageplatz vorhanden.

Die Zentrale wird mit der
Parametriersoftware „compasX“ vor Ort
oder aus der Ferne parametriert.
Mit der Alarmanlagen-App BuildSec 4.0
ist die Bedienung und Darstellung von
Betriebszuständen in der
Einbruchmelderzentrale in Verbindung
mit einer Übertragungseinrichtung der
Serie comXline über Smartphone und
Tablet möglich. Unterstützte
Betriebssysteme sind iOS und Android.

Die Parametriersoftware compasX-User
bietet dem Kunden, Betreiber, und
Wachdienste Funktionen wie z. B. den
Ereignisspeicher auslesen oder die
Anlage über ein virtuelles Bedienteil
aus der Ferne zu steuern.

Merkmale
– Busorientiertes System, basierend auf
dem TELENOT-Systembus com2BUS
– Bis zu 8 unabhängige
Sicherungsbereiche und 1 Zentralen-
Schutzbereich realisierbar
– Bis zu 128 Meldebereiche
parametrierbar
– Bis zu 320 Codes parametrierbar
– Erstmelderkennung
– Gehtest-Funktion
– Einmannrevision
– Betrieb mit Einschalt- und
Alarmverzögerung (Schleusenfunktion)
möglich
– Max. 208 konventionelle Meldergruppen
anschliessbar
– 2 bis 8 getrennte BUS-1-Stränge (für
je 63 BUS-1-Adressen)
– 2 bis 8 getrennte com2BUS-Stränge für
Bedienteile, Türmodule,
Lageplantableaus und andere
Peripheriegeräte
– 2 bis 24 getrennte Schnittstellen zum
Anschluss beliebiger comlock-/cryplock-
Leser für Schalteinrichtung und
Zutrittskontrolle
– Ereignisspeicher (1365 Ereignisse)
– Langzeitspeicher Funk (1365
Ereignisse)
– 3 bis 28 Relaisausgänge
– 21 bis 196 Transistorausgänge
– Erweiterbar mit bis zu 3 comslaves
– Erweiterbar mit bis zu 16 Modulen
comlock 410 / hilock 203 / TM2 C2B
– Erweiterbar mit 2 Funk-Gateways FGW
210
– Parallele und serielle Schnittstelle
(für detaillierte Meldungsübertragung
und Fernservice) zur
Übertragungseinrichtung
– App-fähig (Alarmanlagen-App BuildSec
4.0)
– hiXServer-fähig
– Schnittstelle zur Vernetzung mit
Gebäudemanagementsystem / EIB/KNX
– Integriertes Netzteil 12 V / 26 Ah
– Zusatznetzteile anschließbar
– Parametrierbar oder
fernparametrierbar mit
Parametriersoftware compasX

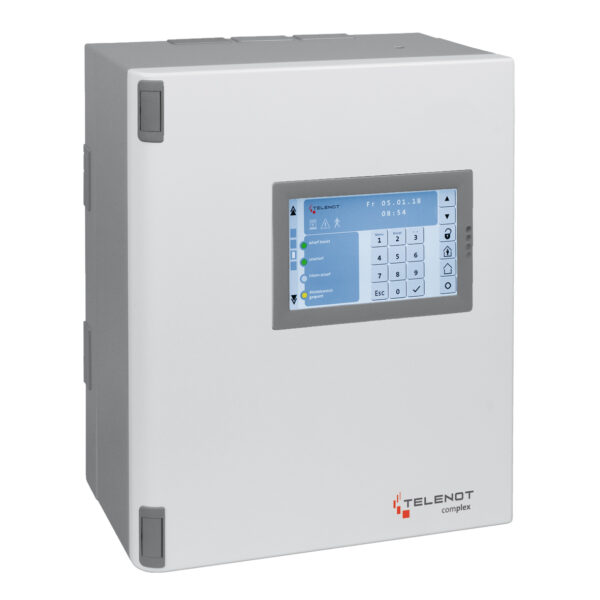

Einbruchmelderzentrale complex 400H-FK
im Gehäusetyp GR100 mit Touch-
Bedienteil BT 800.

Zur Sabotageerkennung bei Entfernen der
Montagefläche ist ein Abreißmelder als
Zubehör erhältlich.

Einbruchmelderzentrale
– Anschlusstechnik Federkraftklemmen
– Bis zu 8 unabhängige
Sicherungsbereiche und 1 Zentralen-
Schutzbereich realisierbar
– 2 getrennte com2BUS-Stränge für
Bedienteile, Türmodule und
Lageplantableaus
– 2 getrennte Schnittstellen zum
Anschluss von comlock-/cryplock-Lesern
– 2 getrennte BUS-1-Stränge (für je 63
BUS-1-Adressen)
– 16 konventionelle Meldergruppen (mit
Erweiterungsplatine MG/TA auf 32
erweiterbar)
– 3 Relaisausgänge
– 15 Transistorausgänge +12-V-schaltend
– 6 Transistorausgänge GND-schaltend
(mit Erweiterungsplatine MG/TA auf 14
erweiterbar)

Gehäuse GR100
– Integriertes Touch-Bedienteil BT 800
– 1 Montageplatz für Funk-Gateway 210
– 1 Montageplatz für
Übertragungseinrichtung
– 4 universelle Montageplätze für
Erweiterungsplatinen
– 2 Stellplätze für Akku 12 V / 12 Ah
– Umweltklasse gemäß VdS 2110 Klasse II
– Betriebstemperatur -10 °C bis +55 °C
– Schutzart IP40
– Material Gehäuse Stahlblech
pulverbeschichtet
– Abmessungen (BxHxT) 330x390x171 mm
– Farbe Gehäusetür RAL 9016 Verkehrsweiß
– Farbe Gehäuseunterteil RAL 9006
Weißaluminium

– Stromaufnahme ca. 70 mA
– Stromaufnahme BT 800 in Betrieb ca.
270 mA
– Versorgungsspannung 230 V AC

Hersteller/Anbieter:

TELENOT ELECTRONIC GMBH
www.telenot.de
info@telenot.de
Wiesentalstr. 60
D-73434 Aalen-Hammerstadt
